Основные понятия компьютерной графики

Системы цветов HSB и HSL

Системы цветов HSB и HSL базируется на ограничениях, накладываемых аппаратным обеспечением. В системе HSB описание цвета представляется в виде тона, насыщенности и яркости. В другой системе HSL задаётся тон, насыщенность и освещённость. Тон представляет собой конкретный оттенок цвета. Насыщенность цвета характеризует его относительную интенсивность или частоту. Яркость или освещённость показывают величину чёрного оттенка добавленного к цвету, что делает его более тёмным. Система HSB хорошо согласовывается с моделью восприятия цвета человеком, то есть он является эквивалентом длины волны света. Насыщенность - интенсивность волны, а яркость - общее количество света. Недостатком этой системы является то, что для работы на мониторах компьютера её необходимо преобразовать в систему RGB, а для четырехцветной печати в систему CMYK.

Индексированный цвет, работа с палитрой

Все описанные ранее системы цветов имели дело со всем спектром цветов. Индексированные палитры цветов - это наборы цветов, из которых можно выбрать необходимый цвет. Преимуществом ограниченных палитр является то, они что занимают гораздо меньше памяти, чем полные системы RGB и CMYK. Компьютер создаёт палитру цветов и присваивает каждому цвету номер от 1 до 256. Затем при сохранении цвета отдельного пикселя или объекта компьютер просто запоминает номер, который имел этот цвет в палитре. Для запоминания числа от 1 до 256 компьютеру необходимо всего 8 бит. Для сравнения полный цвет в системе RGB занимает 24 бита, а в системе CMYK - 32.

Цветовая модель CMYK

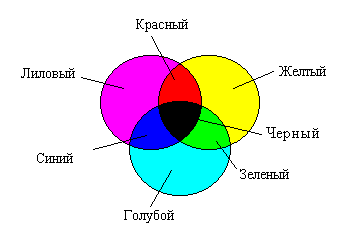

Рис. 1. Цветовая модель CMYK

Цветовая модель CMYK используется при работе с отраженным цветом, т.е. для подготовки печатных документов.

Цветовыми составляющими этой модели являются цвета: голубой (Cyan), лиловый (Magenta), желтый (Yellow) и черный (BlacK).

Эти цвета получаются в результате вычитания основных цветов модели RGB из белого цвета. Черный цвет задается отдельно.

Увеличение количества краски приводит к уменьшению яркости цвета. Поэтому цветовая модель CMYK, использующаяся для отраженного цвета, называются субтрактивной.

Цветовая модель HSB

Системы цветов RGB и CMYK связаны с ограничениями, накладываемыми аппаратным обеспечением (монитор компьютера в случае RGB и типографские краски в случае CMYK).

Цветовая модель HSB наиболее удобна для человека, т.к. она хорошо согласуется с моделью восприятия цвета человеком.

Компонентами модели HSB являются:

тон (Hue)

насыщенность (Saturation)

яркость цвета (Brightness)

Тон - это конкретный оттенок цвета. Насыщенность характеризует его интенсивность, или чистоту. Яркость же зависит от примеси черной краски, добавленной к данному цвету.

Значение цвета выбирается как вектор, выходящий из центра окружности. Точка в центре соответствует белому цвету, а точки по границе окружности - чистым цветам. Направление вектора определяет цветовой оттенок и задается в угловых градусах. Длина вектора определяет насыщенность цвета. Яркость цвета задают на отдельной оси.

Модель HSB удобно применять при создании собственно изображения, а по окончании работы изображение можно преобразовать в модель RGB или CMYK.

Цветовая модель RGB

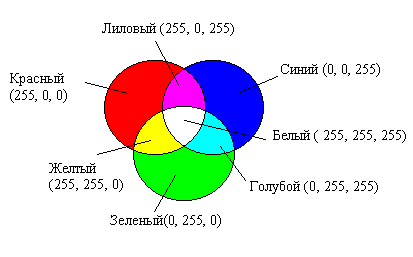

Рис. 2. Цветовая модель RGB

Цветовая модель RGB используется для излучаемого цвета, т.е. при подготовке экранных документов.

Любой цвет можно представить в виде комбинации трех основных цветов: красного (Red), зеленого (Green) и синего (Blue).

Эти цвета называются цветовыми составляющими.

При кодировке цвета точки изображения с помощью трех байтов, первый байт кодирует красную составляющую, второй - зеленую, третий - синюю.

Чем больше значение байта цветовой составляющей, тем ярче этот цвет. При наложении одной составляющей на другую яркость суммарного цвета также увеличивается. Поэтому цветовая модель RGB, использующаяся для излучаемого цвета, называются аддитивной.
